VÁLVULA DE TAJADERA CUERPO DE 1 PIEZA PARA ALTAS PRESIONES

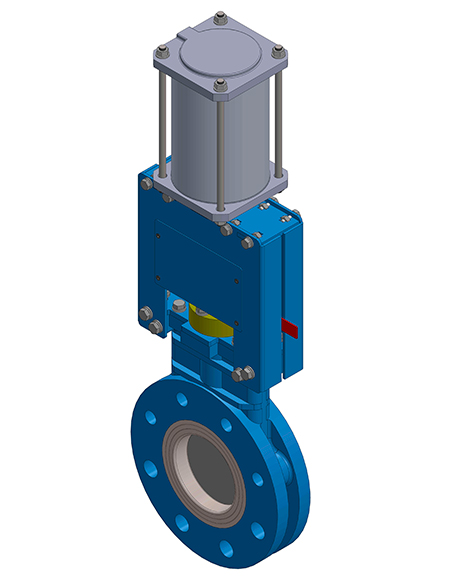

Las válvulas de guillotina “HAPM”, de accionamiento neumático e hidraúlico cumplen con los requisitos de la DIRECTIVA ATEX 2014/34/UE sobre los aparatos y sistemas de protección para uso en atmósferas potencialmente explosivas, de acuerdo con el GRUPO II, CATEGORÍA 3, ZONAS 2 Y 22

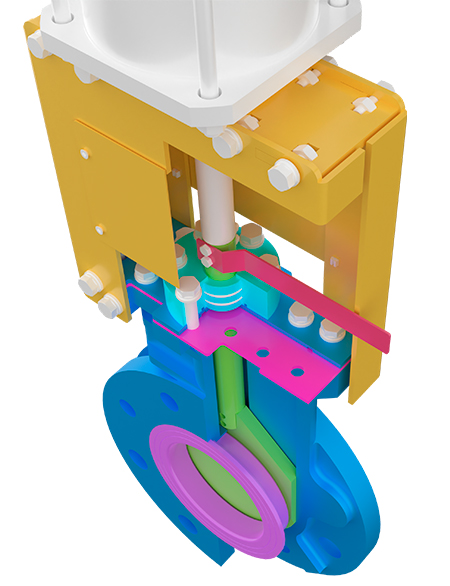

El cuerpo de la válvula HAP serie F está fundido en monobloque para un máximo rendimiento. El material puede ser acero al carbono con un tratamiento de electrozincado que posteriormente se recubre con pintura epoxy en Ral 5017, ó acero inoxidable 316/316L.

a para ver el grado de apertura de la válvula a distancia

Esta pieza proporciona a la válvula una estanqueidad del 100%. La junta estándar se construye mediante un aro metálico que se vulcaniza con distintos tipos de elastómeros dependiendo de su aplicación.

• BUTILO
  Es la junta de estanqueidad estandar. Puede ser utilizada en múltiples aplicaciones.
• NBR
  Adecuado para fluidos que contienen grasas o aceites a temperaturas no superiores a 100ºC.
• EPDM
  Generalmente utilizada para agua y productos diluidos en agua a temperaturas no superiores a 100ºC. También puede ser usada con productos abrasivos.
• VITON
  Apropiado para aplicaciones corrosivas y para altas temperaturas de hasta 190ºC. en continuo y para picos de hasta 220ºC.
• SILICONA
  Utilizada principalmente en la industria alimentaria y para productos farmacéuticos con temperaturas no superiores a 250ºC.
• PTFE
  No se construye con el aro metálico interior. Apropiada para aplicaciones corrosivas y también para la industria alimentaria.
• OTRAS
  Bajo consulta se suministra la junta con distintos tipos de elastómeros.

El casquillo de amarre permite fijar el casquillo porta-juntas y la tapa superior de cierre a la parte superior del cuerpo. Puede estar fabricado en acero con un tratamiento de electrobicromatado o en acero inoxidable 316/316L. Incorpora una junta tórica que garantiza la estanqueidad de la unión entre el casquillo de amarre y la tapa superior de cierre.

Por otro lado, la función del casquillo porta-juntas consiste en alojar todas las juntas, rascadores y collarines necesarios para asegurar la estanqueidad de la válvula a lo largo del vástago interior (eje). Además, actúa como guía para el vástago interior, garantizando que se mantenga en su lugar y no se desplace inadecuadamente durante la operación de apertura y cierre de la válvula. Esto asegura un funcionamiento suave, eficiente y duradero. El casquillo porta-juntas está fabricado en latón.

La tajadera está pulida en ambas caras para proporcionar una superficie de contacto suave y homogénea con la junta de estanqueidad. Existe la posibilidad de diferentes grados de pulido así como tratamientos antiabrasión para adaptarse a los requisitos específicos de instalaciones especiales.

Puente en forma de U para mayor resistencia y fabricado en acero al carbono con un tratamiento de electrozincado que posteriormente se recubre con pintura Epoxy en Ral 5017. Existe la posibilidad de suministrar el puente totalmente en inoxidable bajo consulta.

Alojada en la tapa del cuerpo esta junta proporciona la estanqueidad en la parte de arriba del cuerpo tanto en la serie M como en la serie F
