VÁLVULA DE BOLA 2 PIEZAS 10000 PSI

ITE B2C VALVE

  • ALTA PRESIÓN
  • VÁSTAGO INEXPULSABLE
  • FUNDICIÓN AISI F316L
  • BAJO PAR
  • ESTANQUEIDAD REFORZADA

Rango: 10mm / 14mm y 19mm

Presión: 6000/10000

Temperatura: -50ºC hasta 230ºC

Consultar

VÁLVULA DE BOLA 2 PIEZAS 10000 PSI

ALTA PRESIÓN
VÁSTAGO INEXPULSABLE
FUNDICIÓN AISI F316L
ESTANQUEIDAD REFORZADA
BAJO PAR

ITE B2C VALVE

Rango: 10mm a 25mm

Presión: 6000

Temperatura: -50ºC hasta 230ºC

Consultar

Descripción

VÁLVULA DE BOLA HASTA 10000 PSI PARA INSTRUMENTACIÓN – ITE B2C

La B2C es una válvula de bola bidireccional de diseño de dos piezas adecuada hasta 10.000 psi. Garantiza un cierre 100% hermético y se utiliza en diversos sectores de aplicaciones como petróleo y gas e instrumentos de control de procesos. Dos construcciones de cuerpo de piezas ofrecen vías de fuga del cuerpo reducidas a un mínimo. Tiene un diseño flexible disponible en muchas configuraciones y calificaciones. Mostramos en esta página solo los tipos estándar.

ROSCAS DE TUBO CÓNICAS

Macho

VÁLVULA DE BOLA 2 PIEZAS 10000 PSI

Hembra

Roscas NPT según. a. ASME B 1.20.1
Roscas BSPT según. a. ISO 7/1

CONECTORES DE TUBO DE DOBLE VIROLA

VÁLVULA DE BOLA 2 PIEZAS 10000 PSI

La conexión directa de la tubería.
Está disponible en ambas métricas.
y tamaños en pulgadas.
Todos los componentes están hechos
por I.T.E. s.r.l.

ROSCAS DE TUBERÍAS PARALELAS

Válvula de bola 6000 psi con extremos configurables

Macho

Válvula de bola 6000 psi con extremos configurables

Hembra

Roscas BSPP según. a. ISO 228-1
ISO 1179-1
Roscas métricas según a. ISO 261

ROSCAS DE TUBERÍAS PARALELAS – CONEXIÓN PARA INSTRUMENTACIÓN

Válvula de bola 6000 psi con extremos configurables

Macho

Hembra

Roscas según. a. ISO 228-1
EN 837-1
Roscas métricas según a. ISO 261

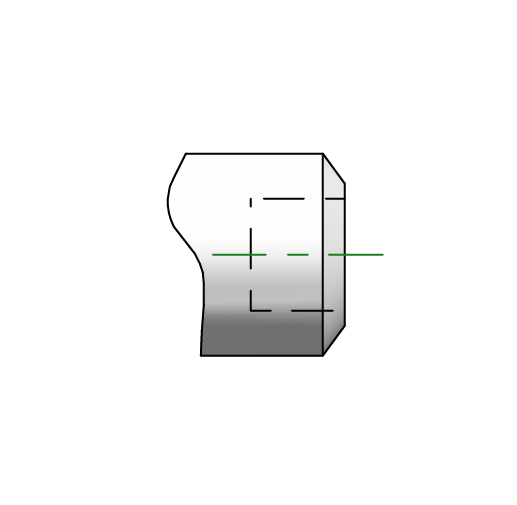

EXTREMOS SOLDABLES

Válvula de bola 6000 psi con extremos configurables

Macho

VÁLVULA DE BOLA 2 PIEZAS 10000 PSI

Hembra

Soldadura a tope (macho) según a.
ASME B16.9
Soldadura por enchufe (femenino) según a. ASME
B16.11

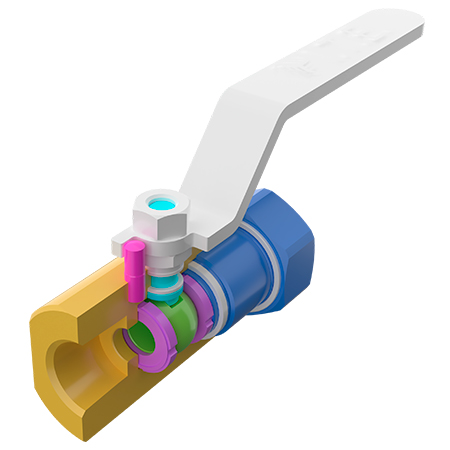

Características técnicas

VÁLVULA DE BOLA HASTA 10000 PSI PARA INSTRUMENTACIÓN – ITE B2C

Válvula de bola 6000 psi con extremos configurables
Cuerpo
Cuerpos de acero inoxidable AISI 316L con diámetros de orificio de 10 mm a 25 mm y clasificación de temperatura de -50 °C a 230 °C. Ofrecen excelente resistencia a la corrosión, resistencia y durabilidad para entornos difíciles. Su amplia gama de temperaturas permite su uso en procesos criogénicos y de alta temperatura, mientras que el diseño de tres piezas facilita el mantenimiento.
Bola
El diseño de bola flotante bidireccional en válvulas de acero inoxidable AISI 316L ofrece un cierre hermético confiable bajo presión y vacío, lo que lo hace versátil para diversas industrias. Este diseño permite que la bola se ajuste ligeramente dentro del asiento para lograr un sellado hermético, mejorando la integridad del sellado y reduciendo el desgaste. La resistencia a la corrosión del AISI 316L garantiza durabilidad, mientras que su capacidad bidireccional simplifica la instalación y operación. Además, este diseño mejora la seguridad al prevenir fugas en aplicaciones críticas y generalmente requiere un menor par de torsión para una actuación más fácil.
Asientos en PEEK
El asiento hecho en PEEK está diseñado para soportar presiones de hasta 420 bar, ofreciendo alta resistencia a la presión y a la temperatura, excelente compatibilidad química y bajo coeficiente de fricción para mejorar el sellado y reducir el desgaste.
Vástago inexpulsable
La característica del vástago inexpulsable evita que el vástago sea expulsado bajo alta presión, reduciendo el riesgo de accidentes y mejorando la fiabilidad y la prevención de fugas. La resistencia a la corrosión del AISI 316L garantiza durabilidad en entornos difíciles, mientras que el diseño simplifica el mantenimiento al minimizar fallos relacionados con el vástago. Esto hace que la válvula sea adecuada para diversas aplicaciones, especialmente aquellas que involucran altas presiones o medios agresivos.
Cuerpo de cierre
El cuerpo de cierre de acero inoxidable AISI 316L con junta de PTFE en una válvula de bola de dos piezas proporciona una excelente resistencia a la corrosión y a los productos químicos, lo que la hace ideal para entornos hostiles. Esta combinación garantiza tolerancia a altas temperaturas, baja fricción para facilitar la operación y un sellado robusto para minimizar las fugas. La construcción de dos piezas reduce las vías de fuga al mínimo y permite un fácil mantenimiento sin quitar toda la válvula, lo que la convierte en una opción rentable para diversas industrias, como la farmacéutica y la de procesamiento de alimentos.
Pasador de bloqueo
Los pasadores de válvula A2 diseñados para detener el movimiento ofrecen numerosos beneficios, incluida una excelente resistencia a la corrosión y una alta resistencia a la tracción debido a su construcción de acero inoxidable, lo que garantiza durabilidad y longevidad incluso en entornos hostiles. Proporcionan un control preciso sobre el movimiento de la válvula, manteniendo la integridad del sistema y al mismo tiempo requieren un mantenimiento mínimo, lo que reduce los costos operativos.
Certificado y test
Partes húmedas según NACE MR.0175/MR.0103 como estándar. Se realizan pruebas de carcasa y de estanqueidad del asiento. Según API 598 y ASME B16.34 (1,5 de máx. presión nominal).
Certificado Certificado 3.1 según EN 10 204 en Material del cuerpo de la válvula.

Descargas

VÁLVULA DE BOLA HASTA 10000 PSI PARA INSTRUMENTACIÓN – ITE B2C

i

Catálogo válvulas de bola ITE
