ACTUADOR NEUMÁTICO DE DOBLE EFECTO

ACCIÓN POR AIRE COMPRIMIDO

KTN RDE

Extensa gama de modelos

Acción: Doble efecto por aire comprimido

Temperatura de trabajo: -20°C a +80°C

ACTUADOR NEUMÁTICO DE DOBLE EFECTO

ACCIÓN POR AIRE COMPRIMIDO

KTN RDE

Extensa gama de modelos

Acción: Doble efecto por aire comprimido

Temperatura de trabajo: -20°C a +80°C

Descripción

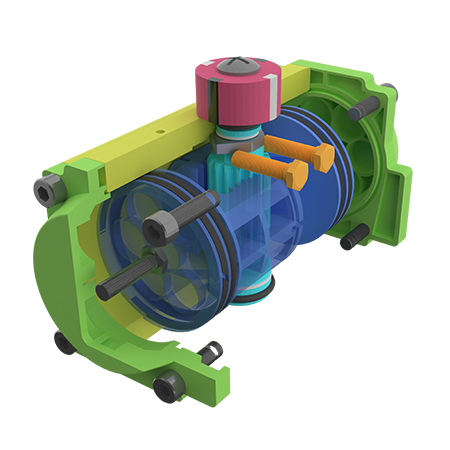

ACTUADOR NEUMÁTICO DE DOBLE EFECTO – KTN RDE

El KTN RDE es nuestro actuador neumático de doble efecto, su diseño ha sido actualizado acorde con la última normativa internacional: ISO5211, DIN3337, VD/VDE3845 y NAMUR. Todas las superficies de acción poseen engranajes de alta calidad, lo que resulta en baja fricción, larga vida útil y mínimo ruido. Los dos dispositivos limitadores de carrera pueden ajustarse de manera fácil y precisa a ± 5º abierto o cerrado. El modelo de doble y de simple efecto tienen la misma estructura externa, lo que facilita la instalación de los accesorios. Provistos de indicador de posición multifunción estándar NAMUR.El muelle precomprimido es conveniente para procedimientos de montaje y desmontaje seguros. Los pistones y las tapas de los extremos están fabricadas en aluminio fundido de alta densidad y peso ligero. Hay diferentes materiales de sellado disponibles para alta y baja temperatura. Podemos ofrecer varias rotaciones (por ejemplo, 120º 135º 180º) y actuadores de tres posiciones bajo consulta

Características técnicas

ACTUADOR NEUMÁTICO DE DOBLE EFECTO – KTN RDE

Indicador

El indicador estándar NAMUR es conveniente para montar accesorios como la caja del interruptor de límite, el posicionador, etc.

Eje del actuador:

El acero de aleación niquelado y el eje de alta precisión se ajustan a los estándares NAMUR, ISO5211 y DIN3337. Las dimensiones y el acero inoxidable se pueden personalizar.

Cuerpo del actuador:

El cuerpo de aleación de aluminio extruido ASTM6005 se puede tratar con anodizado duro, pintado con poliéster en polvo (hay disponibles diferentes colores como azul, naranja, amarillo, etc.), PTFE o niquelado.

Tapas finales:

El poliéster en polvo de aluminio fundido a presión se puede pintar en diferentes colores, con revestimiento de PTFE o niquelado.

Pistones:

Los pistones de cremallera doble están fabricados en aluminio fundido a presión tratado con anodizado duro o fabricados en acero fundido con galvanización. Posición de montaje simétrica, larga vida útil y funcionamiento rápido, invirtiendo la rotación simplemente invirtiendo los pistones

Ajuste de la carrera:

Los dos pernos de ajuste de carrera externos independientes pueden ajustar ± en las direcciones de apertura y cierre de manera fácil y precisa.

Muelles de alto rendimiento:

Los resortes de revestimiento precargados están hechos de un material de alta calidad resistente a la corrosión y de larga vida útil, que se puede desmontar de manera segura y conveniente para satisfacer los diferentes requisitos de torque al cambiar la cantidad de muelles

Anillos y guías:

Hecho de baja fricción y material compuesto de larga duración que evita el contacto directo entre metales y aporta un fácil mantenimiento.

Juntas tóricas:

Normal: NBR Alta temperatura. y baja temperatura: Viton o silicona
